Счётчик-расходомер КСР

Счетчик-расходомер КСР предназначен для непрерывных измерений объемных расходов и объемов питьевой, технической, теплофикационной воды в системах водо- и теплоснабжения, а также других электропроводящих жидкостей в наполненных напорных трубопроводах.

Область применения – измерение и учет потребления холодной и горячей воды в автоматизированных системах сбора данных, контроля и управления технологическими процессами.

Текущие и архивные параметры выдаются в цифровом виде на жидкокристаллический индикатор (ЖКИ), либо через интерфейсы — на переносное устройство считывания, персональный компьютер непосредственно или по линии связи через модем (GSM-модем), сеть Интернет по GPRS каналу через GPRS-модем, систему Ethernet.

Счетчик-расходомер обеспечивает сохранение измеренных параметров в электронном архиве с ёмкостью для среднечасовых параметров - 45 суток (БИ-01, БИ-02), 62 суток (БИ-03), для среднесуточных параметров - 365 суток (БИ-01, БИ-02), 730 суток (БИ-03), для месячных параметров - 48 месяцев (БИ-03).

Состав изделия

Счетчик-расходомер является комплексным средством измерения, куда входят следующие функциональные части:

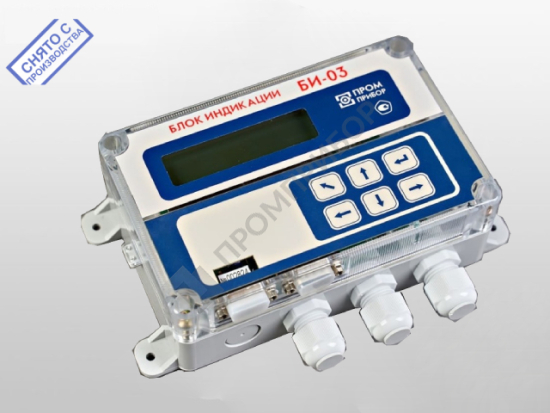

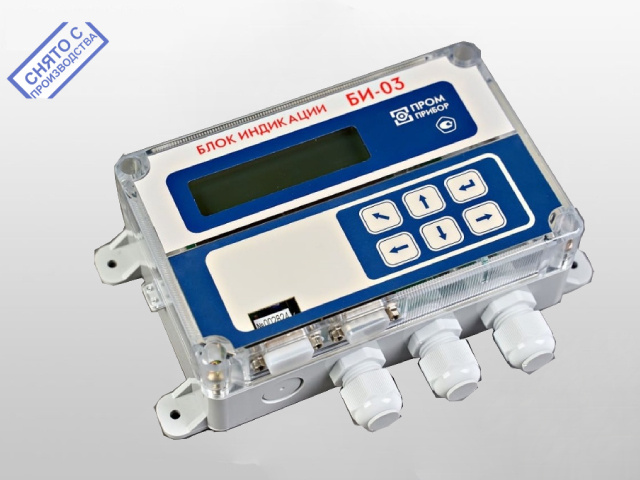

Блок индикации (БИ) с исполнением в зависимости от модификации КСР;
Преобразователи расхода с импульсным выходом или счетчики воды с числоимпульсным выходом;
Преобразователи давления.

Счетчики-расходомеры КСР используют в своем составе широкий типоразмерный ряд вихревых электромагнитных преобразователей расхода от Ду 25 до Ду 150, электромагнитных преобразователей расхода от Ду 10 до Ду 200, а также счетчиков воды различных производителей (Ду от 15 до 300);

Выносной блок индикации, с дальностью линий связи до 300 м, имеет возможность измерения параметров потребления по одному или нескольким (до четырех) измерительным каналам;

Наличие журнала оператора и нештатных ситуаций, до 3000 записей (при комплектации БИ-03);

Возможность объединения в информационную сеть для передачи и дистанционного снятия архивных и текущих данных. 2 независимых порта для передачи данных;

Контроль линии связи с преобразователями расхода (при комплектации преобразователями ВПС, МастерФлоу);

Наличие исполнения с автономным питанием для работы на объектах с отсутствием возможности подведения сетевого электропитания;

Тип	Подключаемые датчики		Функция "дозатор"	Количество дискретных входов		Количество дискретных выходов		Питание
	расхода	давления
БИ-03.2.0	2	0	+	2		1		Внешнее 12В

• Руководство по эксплуатации БИ-01.2.0 ред. 2019
• Руководство по эксплуатации БИ-01.2.0 ред. 2020
• Метододика поверки
