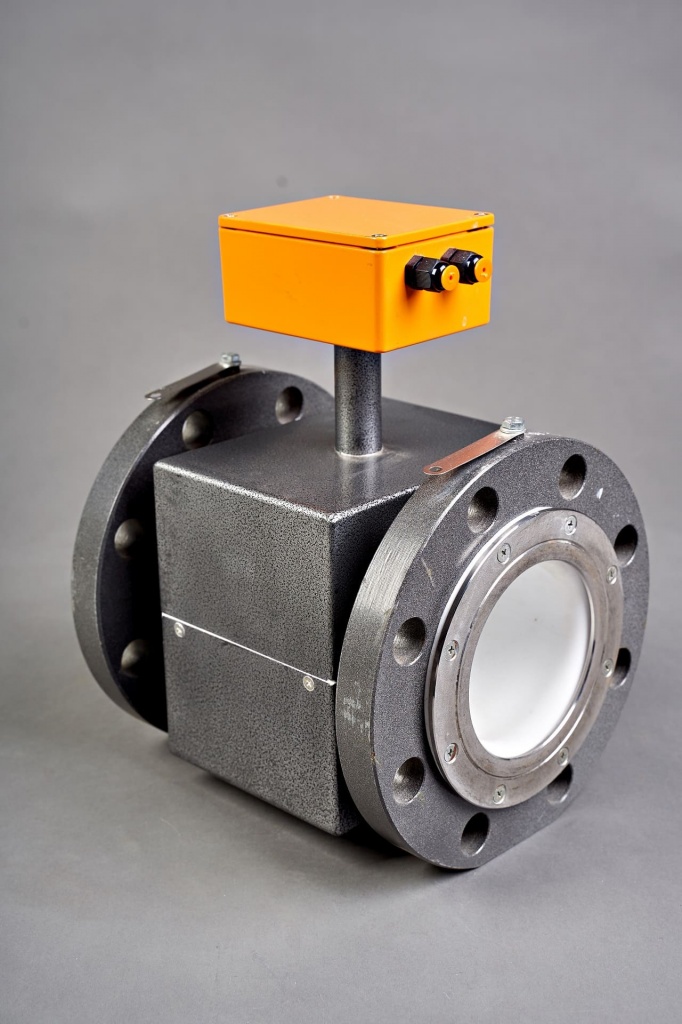

Преобразователи расхода электромагнитные МастерФлоу предназначены для преобразования расхода (объема) холодной или горячей воды, а также других жидкостей (по согласованию с предприятием-изготовителем) с удельной электропроводностью не менее 10-3 См/м в электрические сигналы: частотный, импульсный или токовый. Применяются для измерения расхода и учета потребления количества жидкости в наполненных напорных трубопроводах систем водо- и теплоснабжения, с содержанием воздуха или взвешенных частиц не более 1%.
Преобразователи могут использоваться в качестве первичного прибора в комплекте с тепловычислителем в составе теплосчетчика, с вторичным прибором в составе счетчика - расходомера, а также в автоматизированных системах сбора данных, контроля и регулирования технологических процессов.
МФ класса Э могут использоваться в составе расходомерного оборудования в качестве технологических или измерительных преобразователей.
Преобразователи модификации МФ преобразуют прошедший объем жидкости в пропорциональное ему количество импульсов на импульсном выходе с нормированной для группы типоразмеров ценой.
Преобразователи модификации МФ-Ч преобразуют расход жидкости в последовательность электрических импульсов с частотой, пропорциональной расходу, а также имеют импульсный выход с нормированной для группы типоразмеров ценой импульса.
Преобразователи модификации МФ-Т преобразуют расход жидкости в выходной сигнал постоянного тока, пропорциональный расходу, а также имеют импульсный выход с нормированной для группы типоразмеров ценой импульса.
Преобразователи модификации МФ могут быть выполнены в исполнении «Р», предназначенном для измерения как прямого, так и реверсивного потока.
Преобразователи могут выпускаться с блоком индикации (встроенным или выносным) для отображения измеренных параметров: объемного расхода (м3/ч); объема (м3); времени работы; кодов нештатных ситуаций.Технические характеристики и маркировки электромагнитных преобразователей расхода «МастерФлоу» (МФ)
Стандартные цены импульса м3/имп
Ду, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
Класс Б2 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,1 | 0,1 | 0,1 | 0,1 | 1 | 1 |
Класс Б | 0,01/0,001 | 0,01/0,001 | 0,01/0,001 | 0,01/0,001 | 0,01/0,001 | 0,1/0,01 | 0,1/0,01 | 0,1/0,01 | 0,1/0,01 | 1/0,1 | 1/0,1 |
Класс В | по заказу* | по заказу* | по заказу* | по заказу* | по заказу* | по заказу* | по заказу* | по заказу* | по заказу* | по заказу* | по заказу* |
Класс Г | - | по заказу* | - | по заказу* | - | - | - | - | - | - | |
Класс Д | - | по заказу* | - | по заказу* | - | - | - | - | - | - | - |
Класс Е | - | по заказу* | - | по заказу* | - | - | - | - | - | - | - |
Коммерческий диапазон расходов м3/ч
Ду, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
Класс Б2 | 0,033-5 | 0,067-10 | 0,12-18 | 0,2-30 | 0,3-45 | 0,5-75 | 0,8-120 | 1,2-180 | 2-300 | 3,8-570 | 6,7-1000 |
Класс Б | 0,033-5 | 0,067-10 | 0,12-18 | 0,2-30 | 0,3-45 | 0,5-75 | 0,8-120 | 1,2-180 | 2-300 | 3,8-570 | 6,7-1000 |
Класс В | 0,026-6,5 | 0,05-12,5 | 0,08-20 | 0,152-38 | 0,22-55 | 0,32-80 | 0,52-130 | 0,8-200 | 1,44-360 | 2,48-620 | 4,4-1100 |
Класс Г | - | 0,02-10 | - | 0,06-30 | - | - | - | - | - | - | - |
Класс Д | - | 0,01-10 | - | 0,03-30 | - | - | - | - | - | - | - |
Класс Е | - | 0,005-10 | - | 0,015-30 | - | - | - | - | - | - | - |
Габаритные и присоединительные размеры преобразователей расхода МастерФлоу
Ду |
Фланцевые | Сэндвич | Резьбовые | ||||||
L, мм | Масса, кг | L, мм | Масса, кг | L, мм | Масса, кг | ||||
15 | 135 | 2,2 | - | - | - | - | |||
20 | 155 | 3,0 | 94 | 1,3 | 140 | 0,7 | |||
25 | 155 | 3,2 | 95 | 1,6 | - | - | |||
32 | 160 | 5,1 | 105 | 1,9 | 175 | 1,1 | |||
40 | 200 | 6,4 | 118 | 2,7 | - | - | |||
50 | 205 | 7,4 | 136 | 3,5 | - | - | |||
65 | 210 | 8,5 | - | - | - | - | |||
80 | 240 | 11,5 | - | - | - | - | |||
100 | 250 | 18,0 | - | - | - | - | |||
150 | 320 | 32,0 | - | - | - | - | |||
200 | 360 | 50,3 | - | - | - | - |
