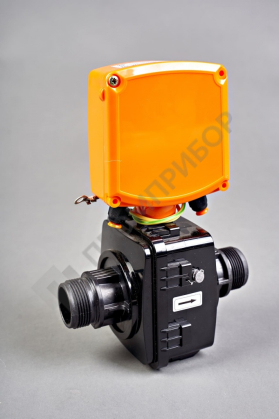

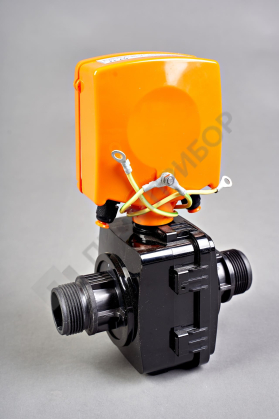

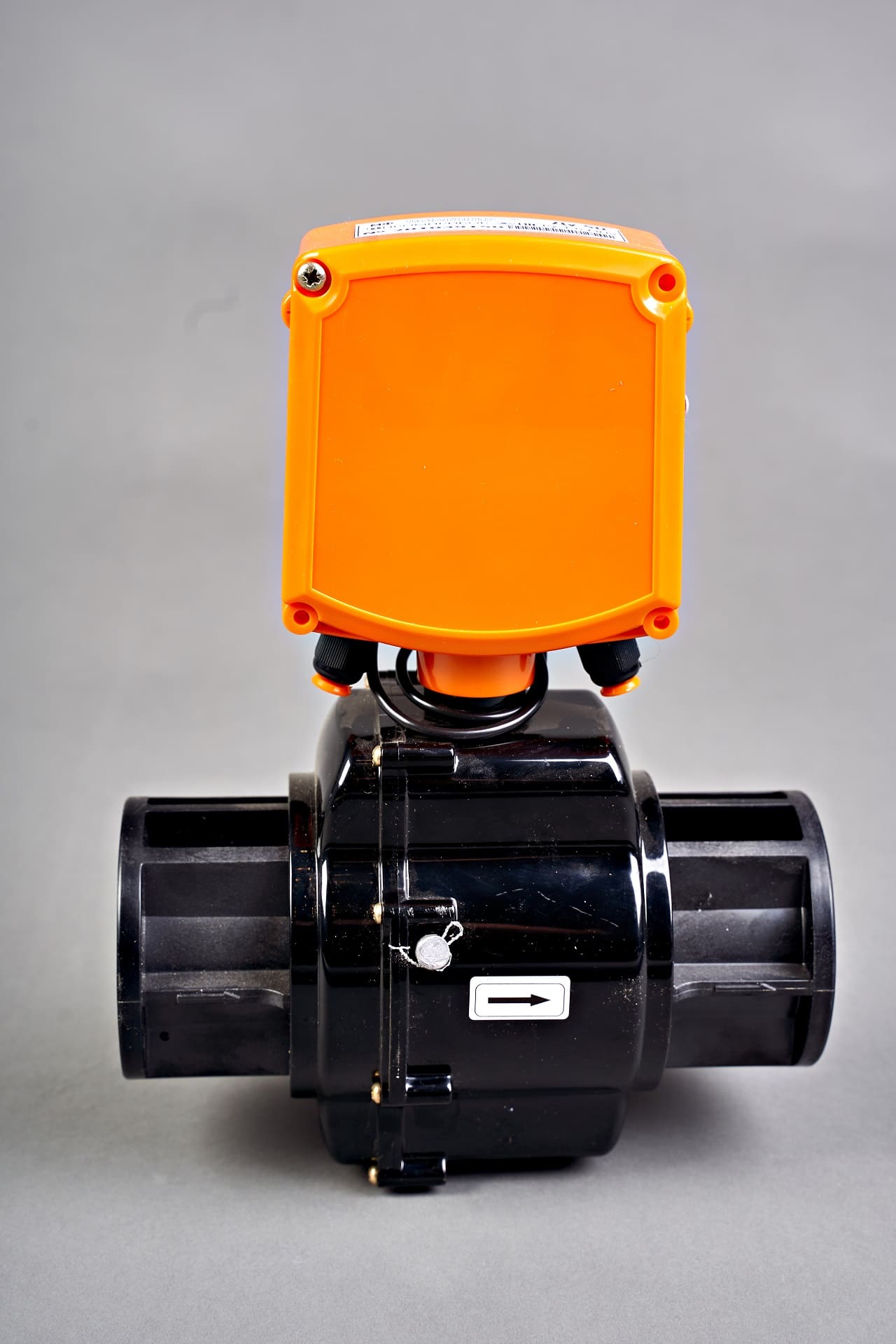

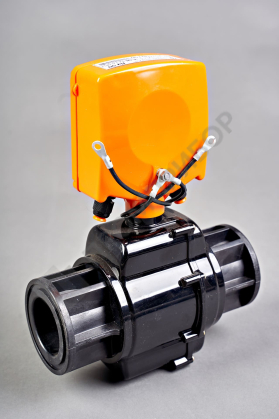

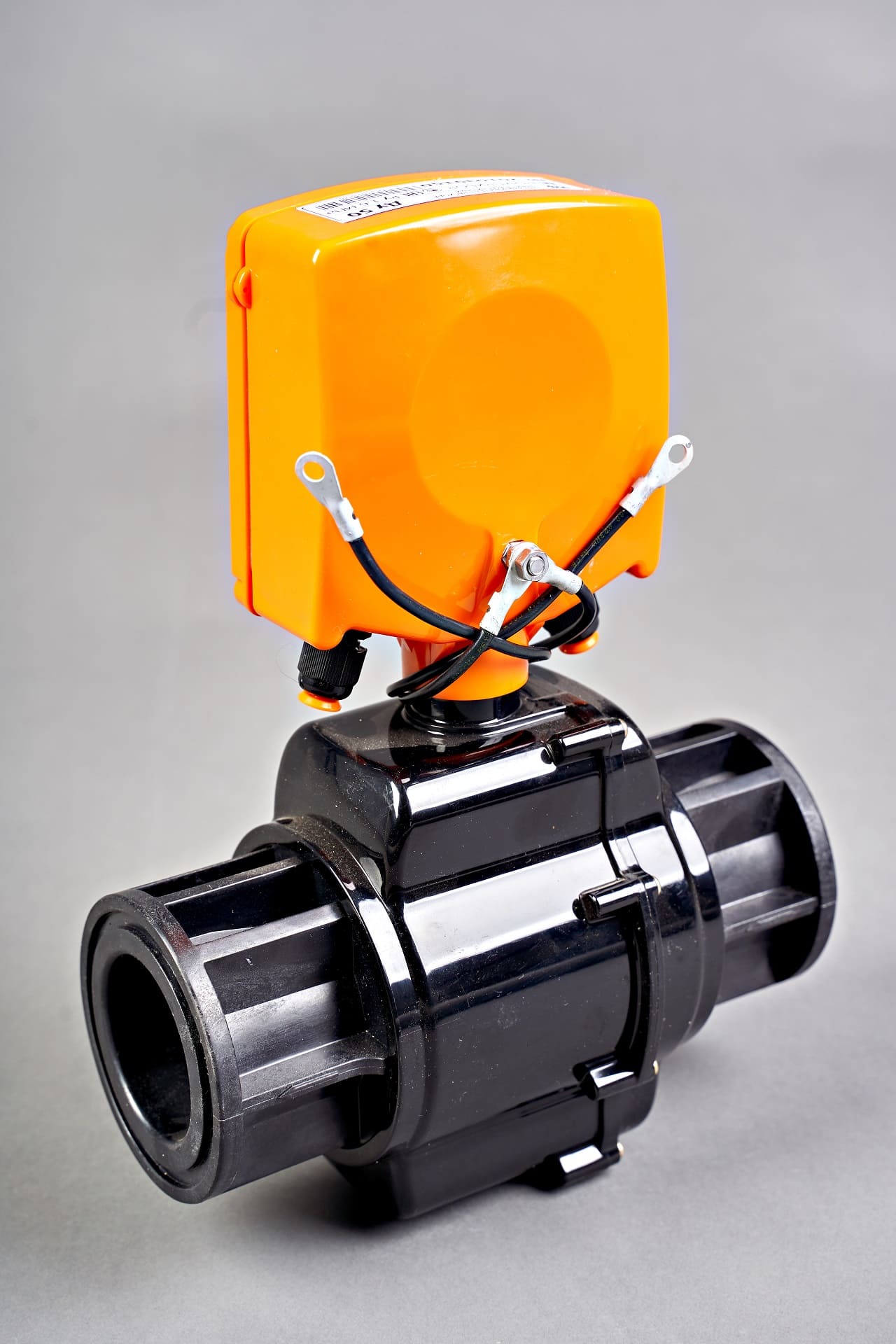

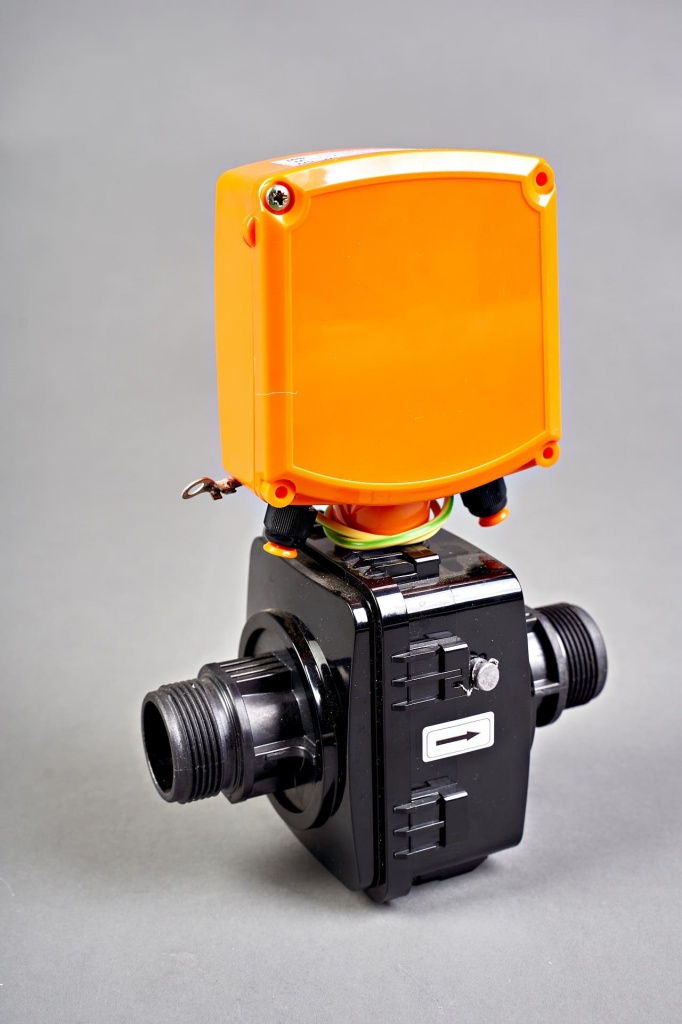

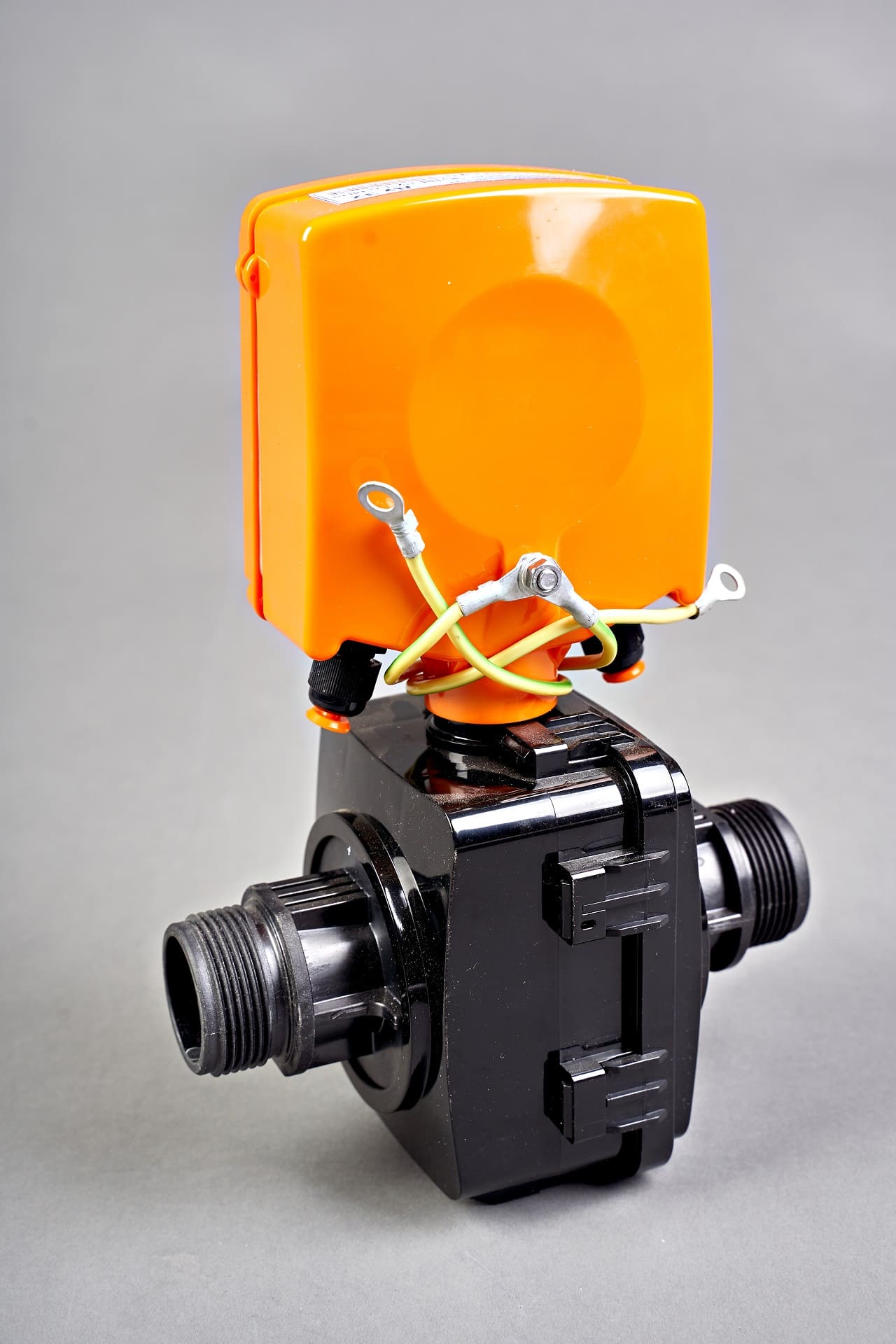

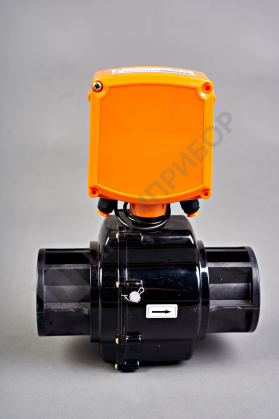

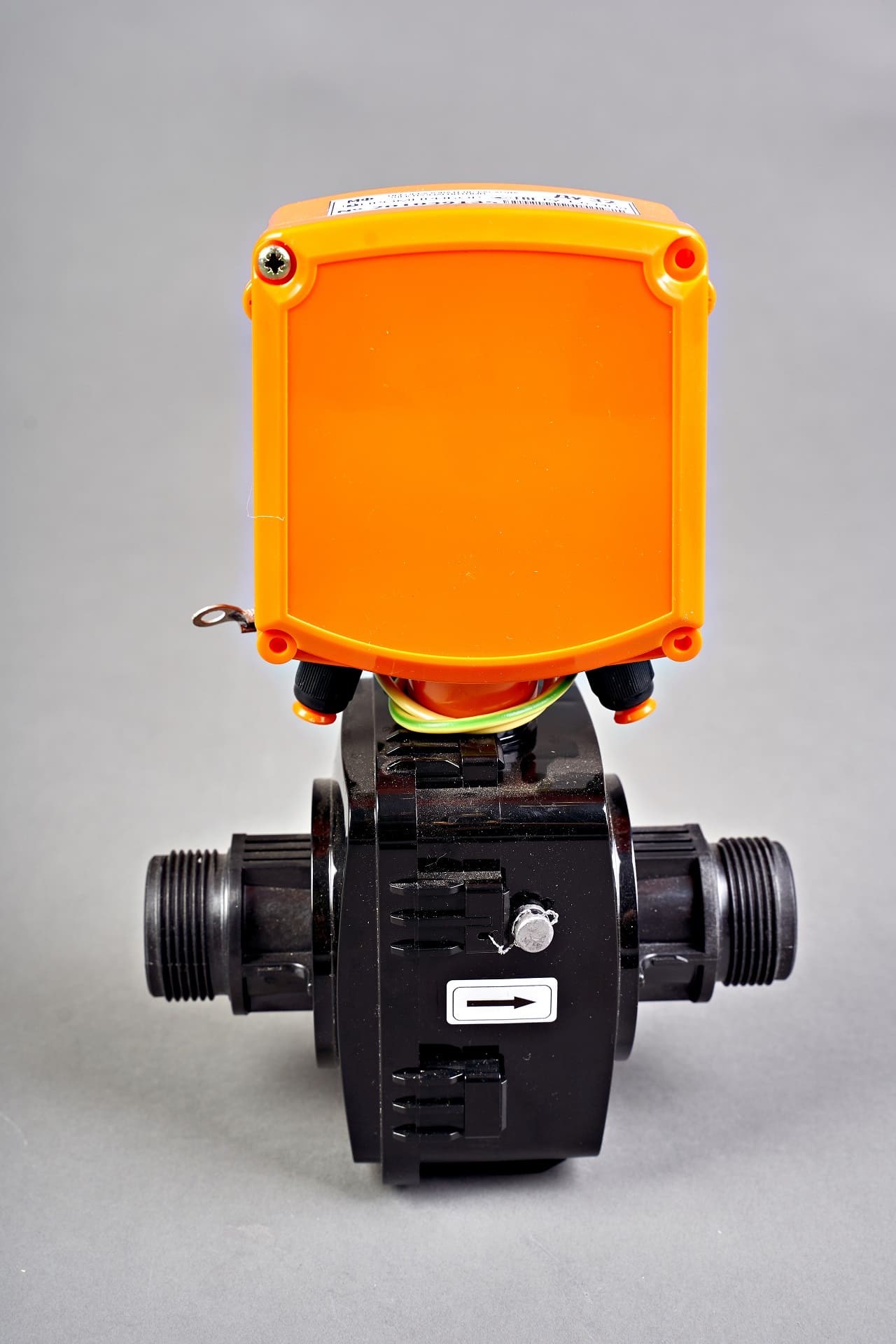

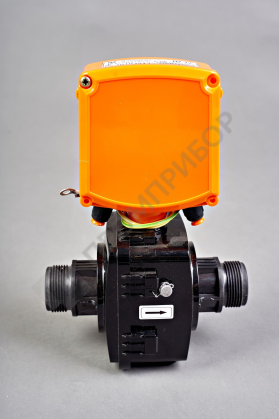

Преобразователи расхода электромагнитные МастерФлоу предназначены для преобразования расхода (объема) холодной или горячей воды, а также других жидкостей (по согласованию с предприятием-изготовителем) с удельной электропроводностью не менее 10-3 См/м в электрические сигналы: частотный, импульсный или токовый. Применяются для измерения расхода и учета потребления количества жидкости в наполненных напорных трубопроводах систем водо- и теплоснабжения, с содержанием воздуха или взвешенных частиц не более 1%.

Преобразователи могут использоваться в качестве первичного прибора в комплекте с тепловычислителем в составе теплосчетчика, с вторичным прибором в составе счетчика - расходомера, а также в автоматизированных системах сбора данных, контроля и регулирования технологических процессов.

МФ класса Э могут использоваться в составе расходомерного оборудования в качестве технологических или измерительных преобразователей.

Преобразователи модификации МФ преобразуют прошедший объем жидкости в пропорциональное ему количество импульсов на импульсном выходе с нормированной для группы типоразмеров ценой.

Преобразователи модификации МФ-Ч преобразуют расход жидкости в последовательность электрических импульсов с частотой, пропорциональной расходу, а также имеют импульсный выход с нормированной для группы типоразмеров ценой импульса.

Преобразователи модификации МФ-Т преобразуют расход жидкости в выходной сигнал постоянного тока, пропорциональный расходу, а также имеют импульсный выход с нормированной для группы типоразмеров ценой импульса.

Преобразователи модификации МФ могут быть выполнены в исполнении «Р», предназначенном для измерения как прямого, так и реверсивного потока.

Преобразователи могут выпускаться с блоком индикации (встроенным или выносным) для отображения измеренных параметров: объемного расхода (м3/ч); объема (м3); времени работы; кодов нештатных ситуаций.


Технические характеристики и маркировки электромагнитных преобразователей расхода «МастерФлоу» (МФ)

Стандартные цены импульса м3/имп

Ду, мм  15 20 25 32 40 50 65 80 100 150 200
Класс Б2 0,01 0,01 0,01 0,01 0,01 0,1 0,1 0,1 0,1 1 1
Класс Б 0,01/0,001 0,01/0,001 0,01/0,001 0,01/0,001 0,01/0,001 0,1/0,01 0,1/0,01 0,1/0,01 0,1/0,01 1/0,1 1/0,1
Класс В по заказу* по заказу* по заказу* по заказу* по заказу* по заказу* по заказу* по заказу* по заказу* по заказу* по заказу*
Класс Г - по заказу* - по заказу* - - - - - -
Класс Д - по заказу* - по заказу* - - - - - - -
Класс Е - по заказу* - по заказу* - - - - - - -
*бесплатно устанавливается любая доступная цена импульса (значения цен импульсов доступные к заказу указаны в РЭ на МФ)

Коммерческий диапазон расходов м3/ч
Ду, мм 15 20 25 32 40 50 65 80 100 150 200
Класс Б2 0,033-5 0,067-10 0,12-18 0,2-30 0,3-45 0,5-75 0,8-120 1,2-180 2-300 3,8-570 6,7-1000
Класс Б 0,033-5 0,067-10 0,12-18 0,2-30 0,3-45 0,5-75 0,8-120 1,2-180 2-300 3,8-570 6,7-1000
Класс В 0,026-6,5 0,05-12,5 0,08-20 0,152-38 0,22-55 0,32-80 0,52-130 0,8-200 1,44-360 2,48-620 4,4-1100
Класс Г - 0,02-10 - 0,06-30 - - - - - - -
Класс Д - 0,01-10 - 0,03-30 - - - - - - -
Класс Е - 0,005-10 - 0,015-30 - - - - - - -

Габаритные и присоединительные размеры преобразователей расхода МастерФлоу

Ду
Фланцевые Сэндвич Резьбовые
L, мм Масса, кг L, мм Масса, кг L, мм Масса, кг
15 135 2,2 - - - -
20 155 3,0 94 1,3 140 0,7
25 155 3,2 95 1,6 - -
32 160 5,1 105 1,9 175 1,1
40 200 6,4 118 2,7 - -
50 205 7,4 136 3,5 - -
65 210 8,5 - - - -
80 240 11,5 - - - -
100 250 18,0 - - - -
150 320 32,0 - - - -
200 360 50,3 - - - -
Допуски коррекции по длинам приборов указаны в Руководстве по эксплуатации на МастерФлоу
