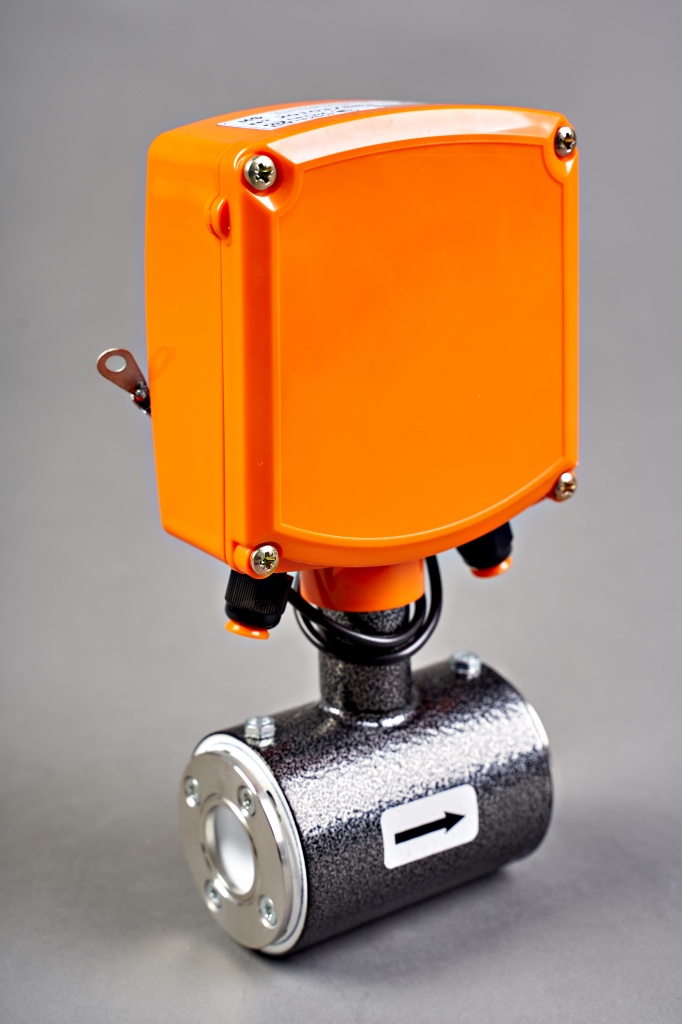

Преобразователи расхода электромагнитные МастерФлоу предназначены для преобразования расхода (объема) холодной или горячей воды, а также других жидкостей (по согласованию с предприятием-изготовителем) с удельной электропроводностью не менее 10-3 См/м в электрические сигналы: частотный, импульсный или токовый. Применяются для измерения расхода и учета потребления количества жидкости в наполненных напорных трубопроводах систем водо- и теплоснабжения, с содержанием воздуха или взвешенных частиц не более 1%.
Преобразователи могут использоваться в качестве первичного прибора в комплекте с тепловычислителем в составе теплосчетчика, с вторичным прибором в составе счетчика - расходомера, а также в автоматизированных системах сбора данных, контроля и регулирования технологических процессов.
МФ класса Э могут использоваться в составе расходомерного оборудования в качестве технологических или измерительных преобразователей.
Преобразователи модификации МФ преобразуют прошедший объем жидкости в пропорциональное ему количество импульсов на импульсном выходе с нормированной для группы типоразмеров ценой.
Преобразователи модификации МФ-Ч преобразуют расход жидкости в последовательность электрических импульсов с частотой, пропорциональной расходу, а также имеют импульсный выход с нормированной для группы типоразмеров ценой импульса.
Преобразователи модификации МФ-Т преобразуют расход жидкости в выходной сигнал постоянного тока, пропорциональный расходу, а также имеют импульсный выход с нормированной для группы типоразмеров ценой импульса.
Преобразователи модификации МФ могут быть выполнены в исполнении «Р», предназначенном для измерения как прямого, так и реверсивного потока.
Преобразователи могут выпускаться с блоком индикации (встроенным или выносным) для отображения измеренных параметров: объемного расхода (м3/ч); объема (м3); времени работы; кодов нештатных ситуаций.
Технические характеристики и маркировки электромагнитных преобразователей расхода «МастерФлоу» (МФ)
Стандартные цены импульса м3/имп
*бесплатно устанавливается любая доступная цена импульса (значения цен импульсов доступные к заказу указаны в РЭ на МФ)
Ду, мм
10
15
20
25
32
40
50
65
80
100
150
200
300
Класс Б2
0,01
0,01
0,01
0,01
0,01
0,01
0,1
0,1
0,1
0,1
1
1
1
Класс Б
0,01/0,001
0,01/0,001
0,01/0,001
0,01/0,001
0,01/0,001
0,01/0,001
0,1/0,01
0,1/0,01
0,1/0,01
0,1/0,01
1/0,1
1/0,1
1/0,1
Класс В
-
по заказу*
по заказу*
по заказу*
по заказу*
по заказу*
по заказу*
по заказу*
по заказу*
по заказу*
по заказу*
по заказу*
по заказу*
Класс Г
-
-
по заказу*
-
по заказу*
-
-
-
-
-
-
-
Класс Д
-
-
по заказу*
-
по заказу*
-
-
-
-
-
-
-
-
Класс Е
-
-
по заказу*
-
по заказу*
-
-
-
-
-
-
-
-
Коммерческий диапазон расходов м3/ч
Ду, мм
10
15
20
25
32
40
50
65
80
100
150
200
300
Класс Б2
0,0113-1.7
0,033-5
0,067-10
0,12-18
0,2-30
0,3-45
0,5-75
0,8-120
1,2-180
2-300
3,8-570
6,7-1000
12.1-1800
Класс Б
0,0113-1.7
0,033-5
0,067-10
0,12-18
0,2-30
0,3-45
0,5-75
0,8-120
1,2-180
2-300
3,8-570
6,7-1000
12.1-1800
Класс В
-
0,026-6,5
0,05-12,5
0,08-20
0,152-38
0,22-55
0,32-80
0,52-130
0,8-200
1,44-360
2,48-620
4,4-1100
8.0-2000
Класс Г
-
-
0,02-10
-
0,06-30
-
-
-
-
-
-
-
-
Класс Д
-
-
0,01-10
-
0,03-30
-
-
-
-
-
-
-
-
Класс Е
-
-
0,005-10
-
0,015-30
-
-
-
-
-
-
-
-
Габаритные и присоединительные размеры преобразователей расхода МастерФлоу
*в скобках указана масса для ударопрочных исполнений
Ду
Фланцевые
Сэндвич
Резьбовые (пластик)
Резьбовые (металл)
L, мм
Масса max, кг
L, мм
Масса, кг
L/резьба, мм
Масса, кг
L/резьба, мм
Масса, кг
10
-
-
-
-
140/G1/2
0.5
-
-
15
135
2,5 (2.8)
93
0.9 (1.2)
-
-
-
-
20
155
3,5 (3.8)
94
1,3 (1.6)
140/G3/4
0,75
175/G3/4
1.7 (2.0)
25
155
3,9 (4,2)
95
1,6 (1.9)
-
-
195/G1
2.2 (2.5)
32
160
5,9 (6.2)
105
1,9 (2.1)
175/G1'1/4
1,4
235/G1'1/4
2.9 (3.2)
40
200
7,4 (7.7)
118
2,7 (3.0)
-
-
-
-
50
205
8,7 (9.0)
136
3,5 (3.8)
-
-
-
-
65
210
10,5 (10.8)
174
6.1 (6.4)
-
-
-
-
80
240
12,9 (13.2)
186
7.8 (8.1)
-
-
-
-
100
250
19,4 (19,7)
217
9.5 (9.8)
-
-
-
-
150
320
34,4 (34,7)
-
-
-
-
-
-
200
360
53,1 (53,4)
-
-
-
-
-
-
300
450
94,7 (95)
-
-
-
-
-
-
Допуски по длинам приборов указаны в Руководстве по эксплуатации на МастерФлоу
- Декларация соответствия ТР ТС_ЭМС_МФ
- Описание типа средств измерений МФ-2018 (до 04.12.2028)
- Погрешности преобразователей МастерФлоу по классам в зависимости от соотношения расходов
- Сертификат об утверждении типа средств измерений (МФ_№73383-18, до 04.12.2028)
- Сертификат о признании утверждения типа средств измерений в РК
- Заключение о соответствии МастерФлоу нормативам и требованиям к продукции предназначенной для контакта с пищевыми продуктами и средами.
- Методика поверки (МФ-2024, Изм.1_№73383-18)
- Руководство по эксплуатации МастерФлоу МФ-Металл_РЭ Ред.1 (08.2024)
