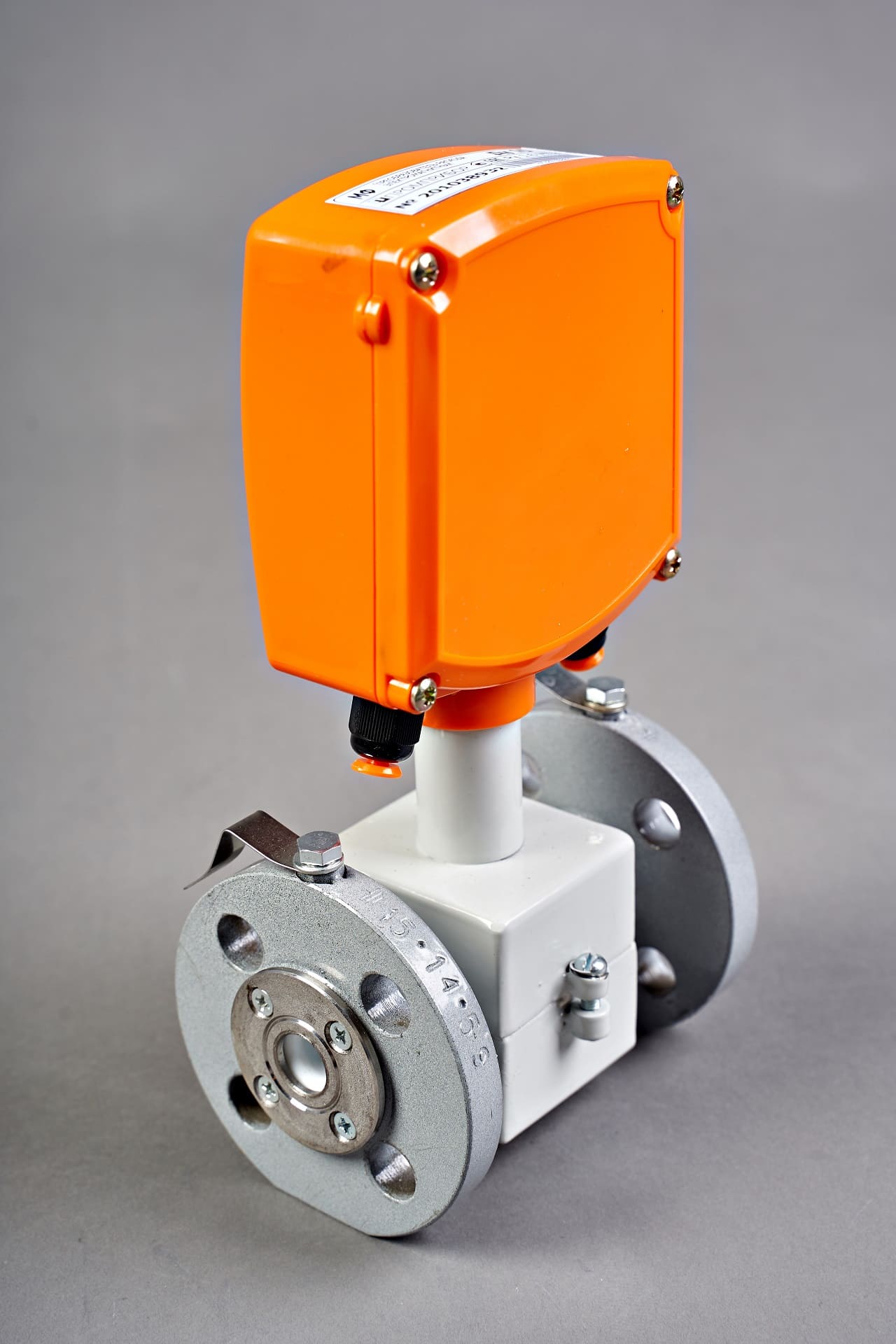

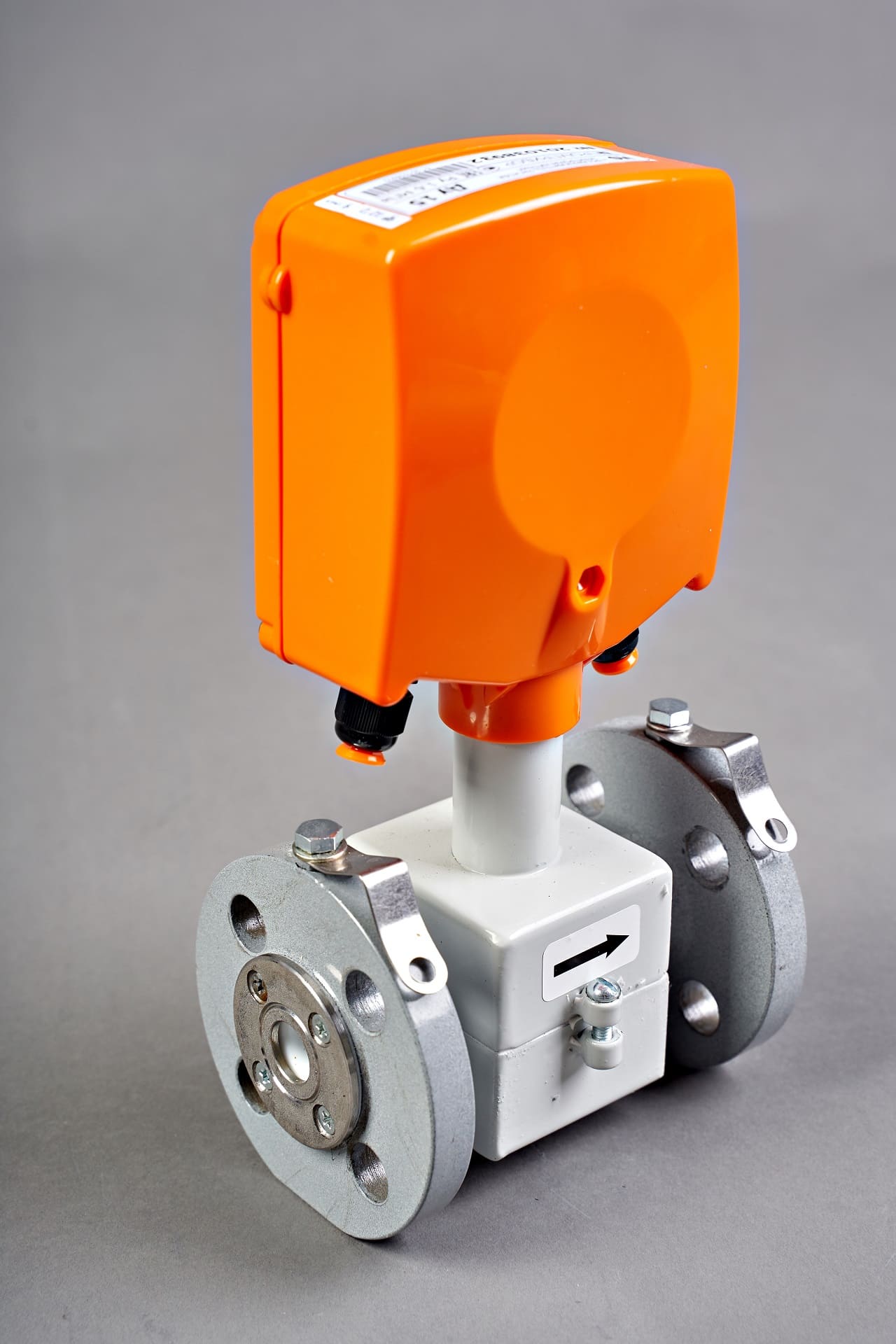

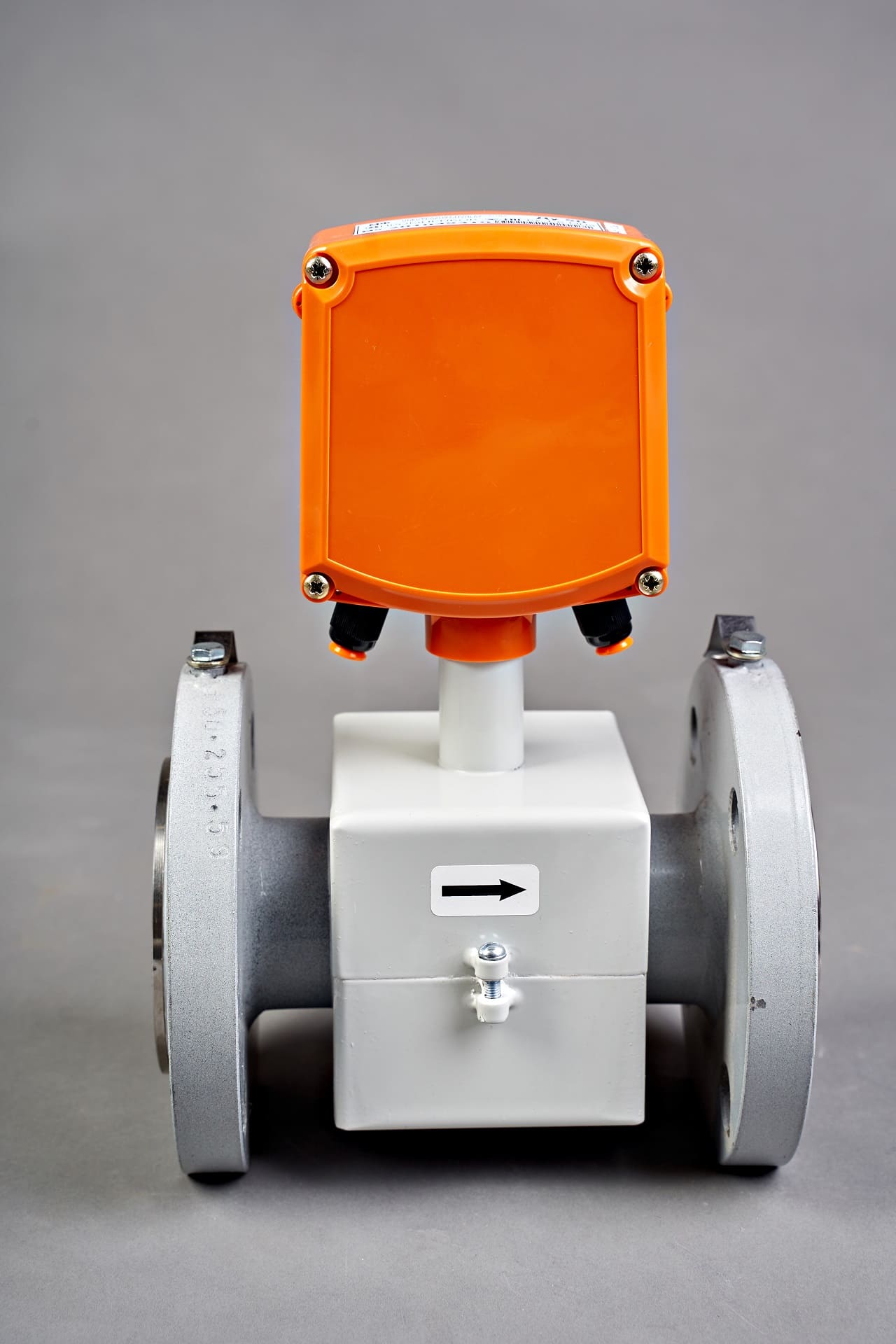

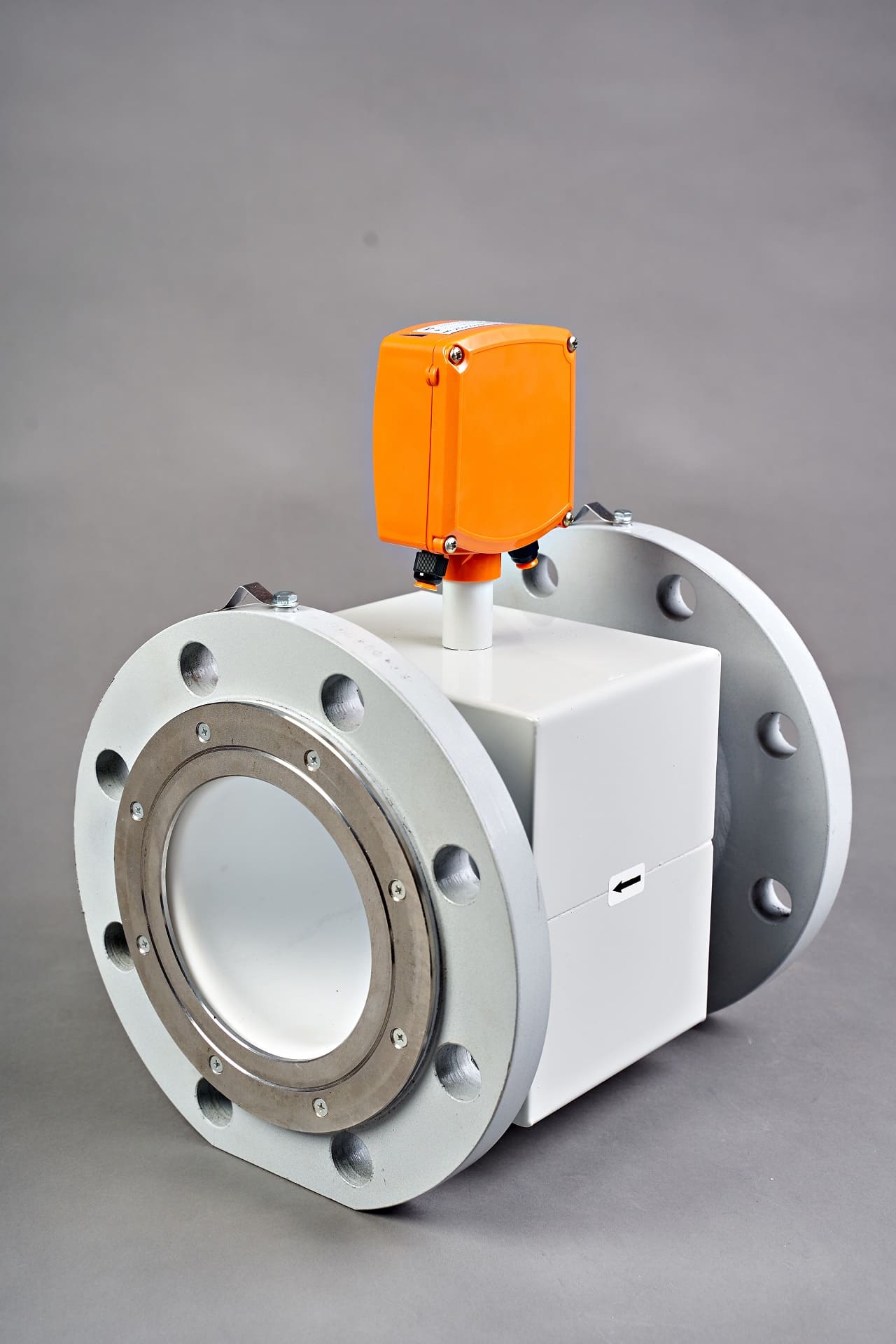

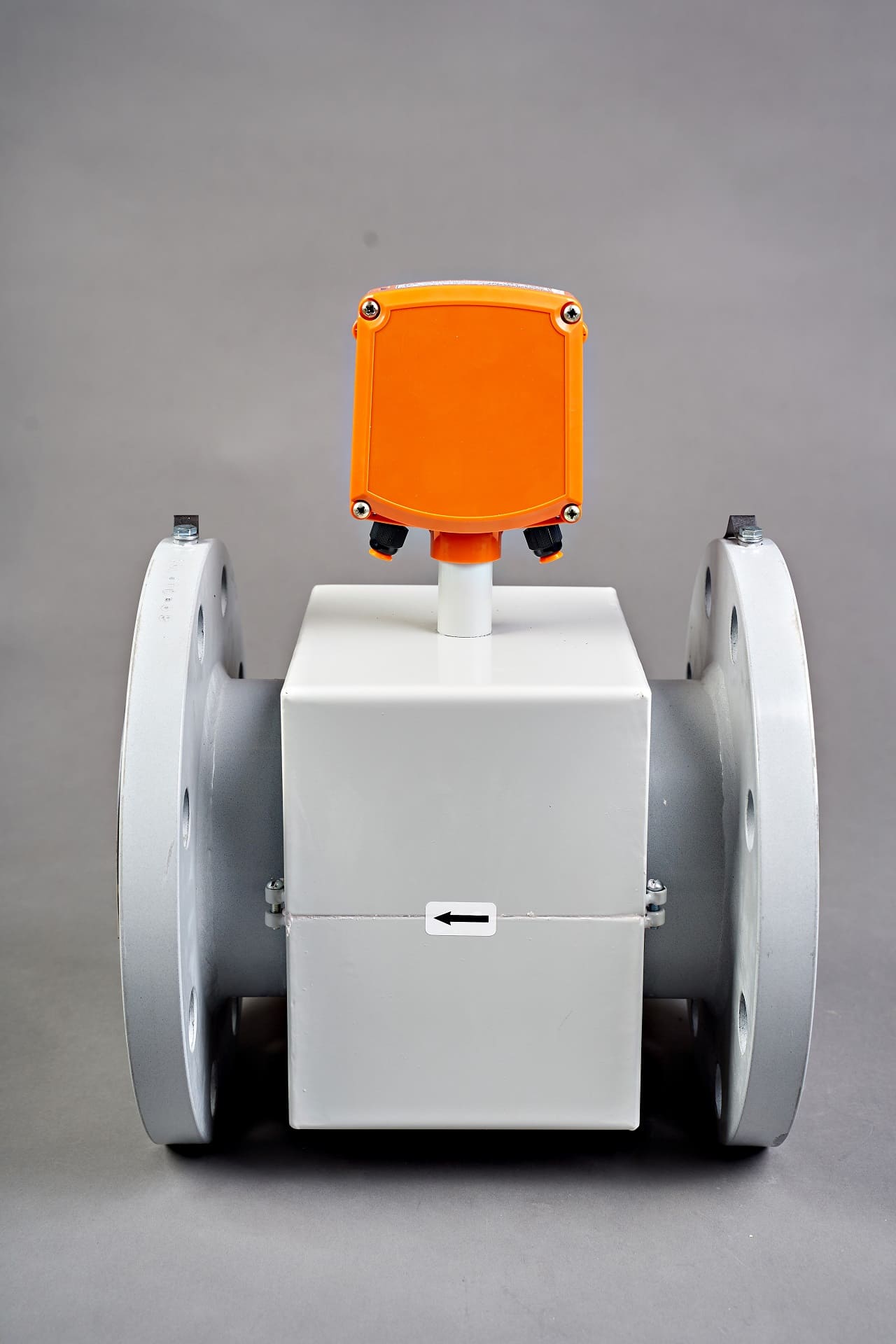

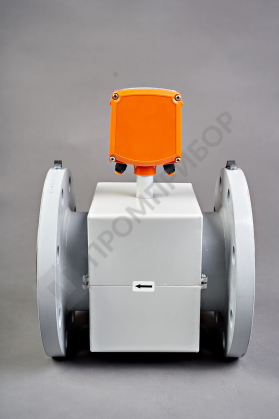

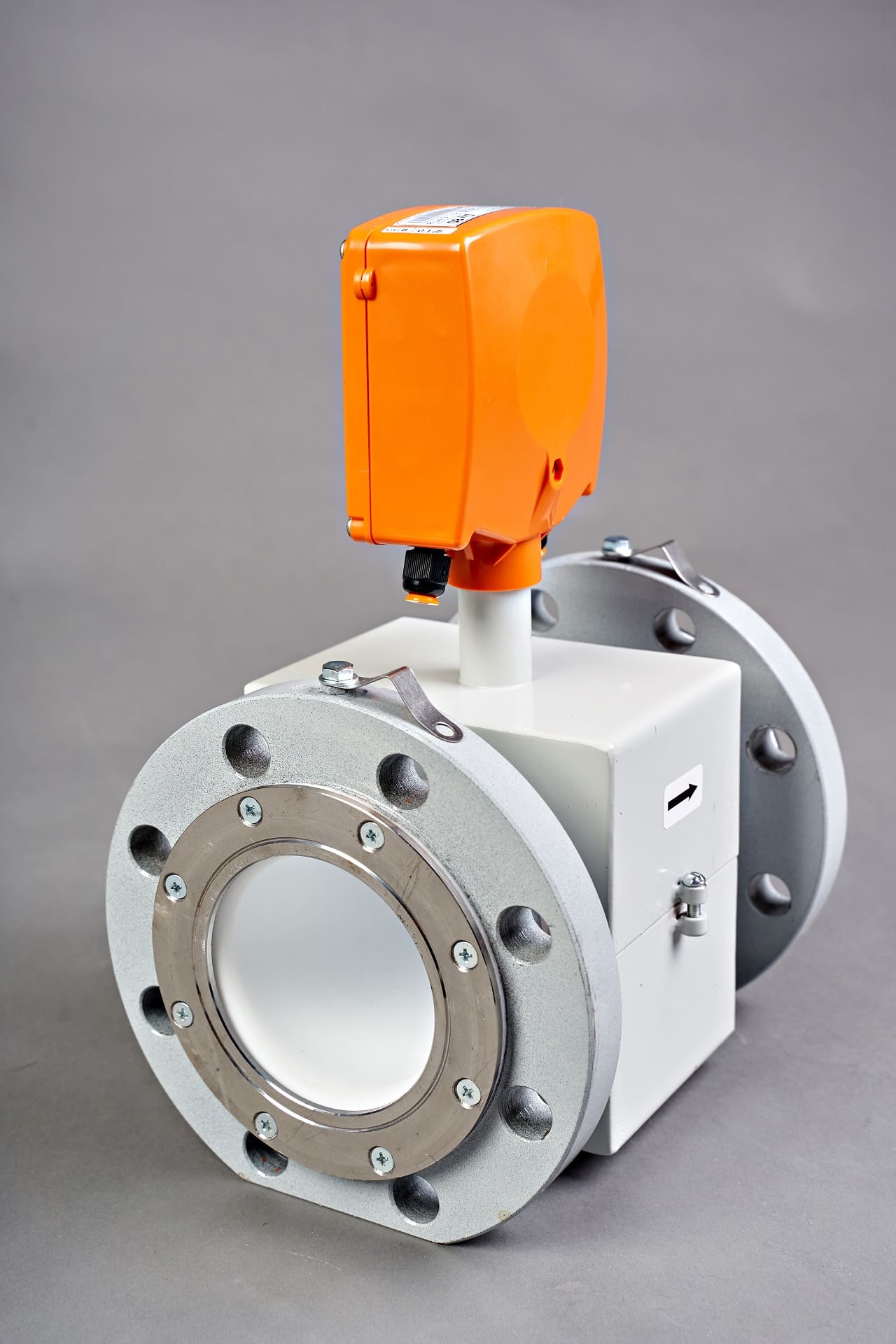

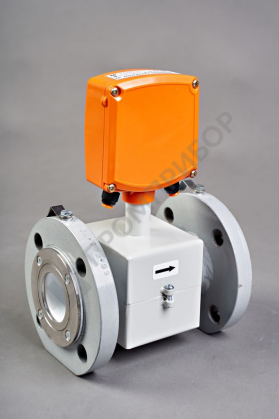

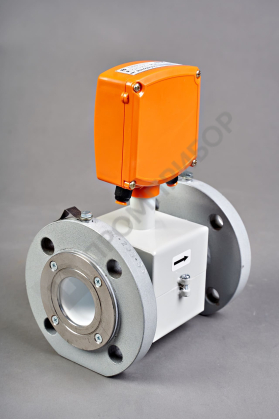

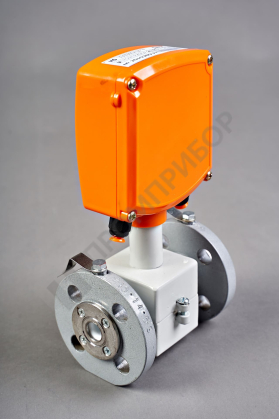

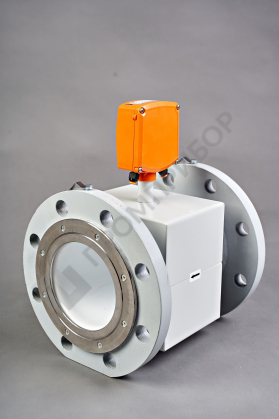

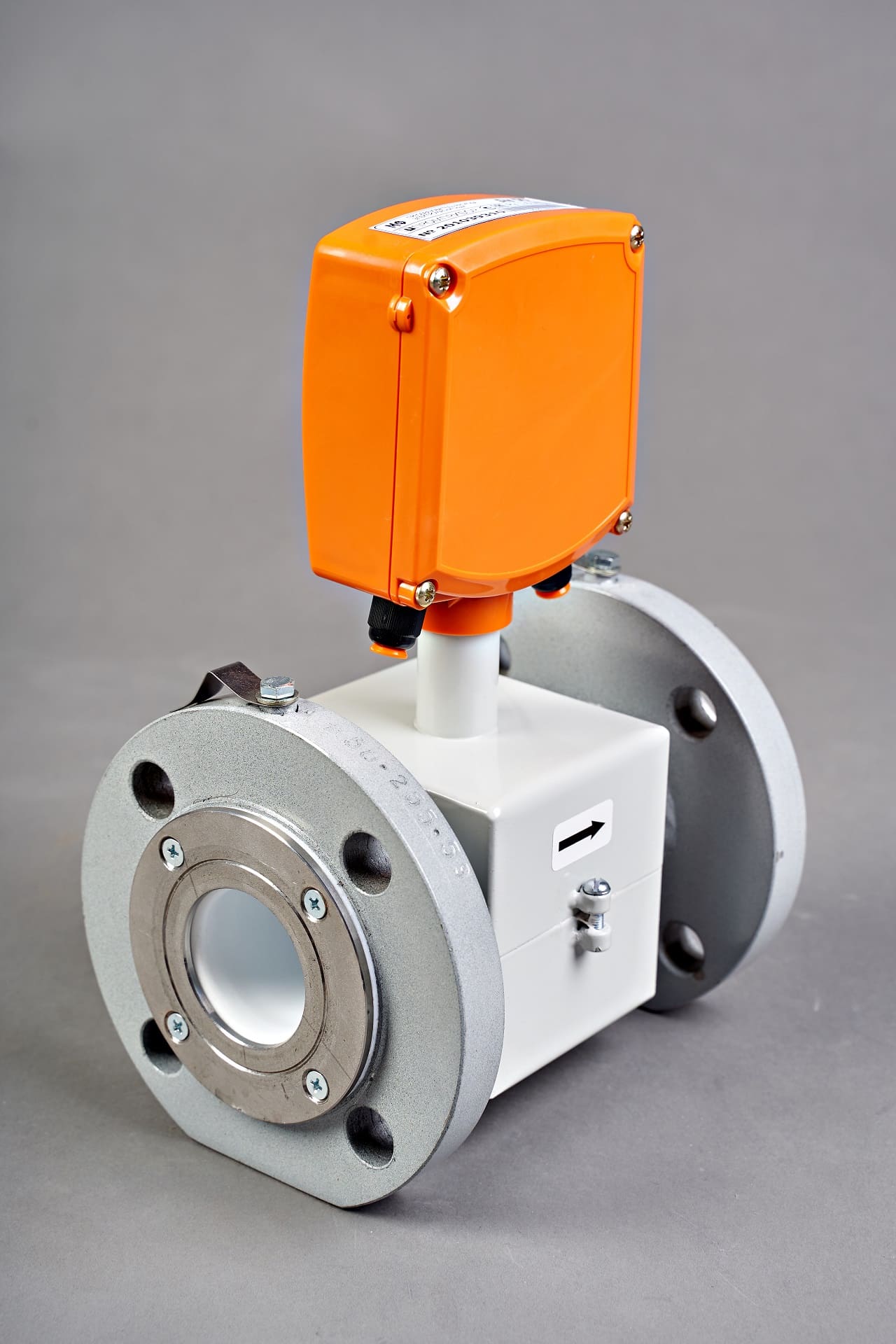

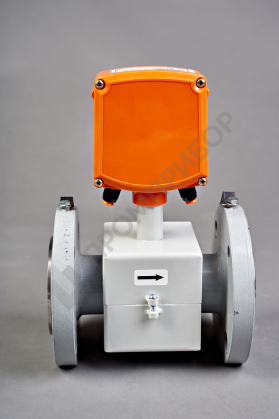

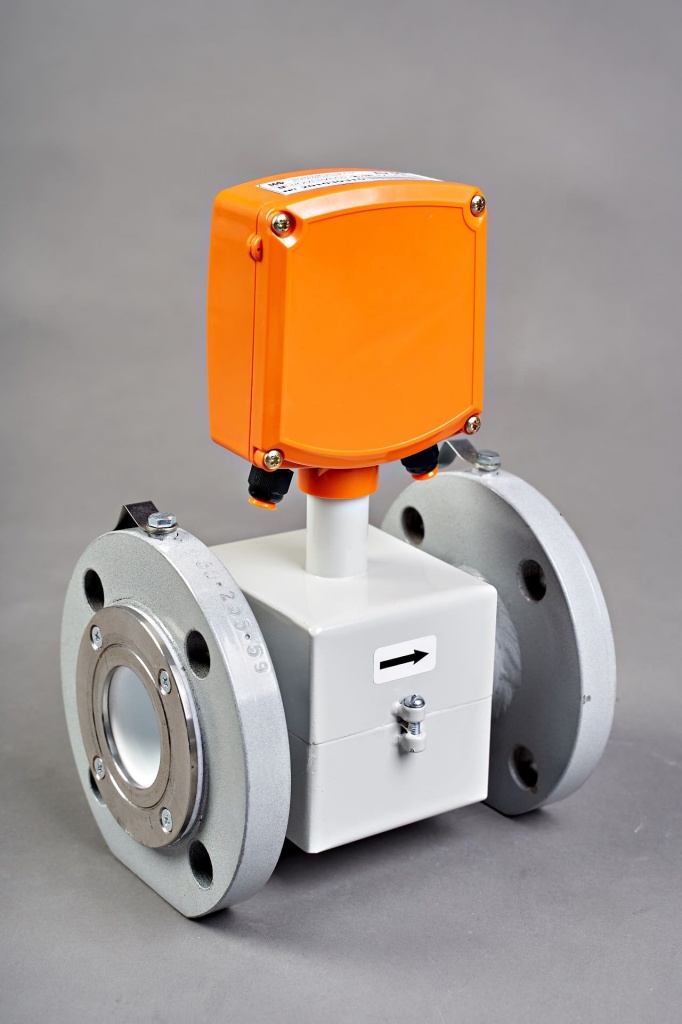

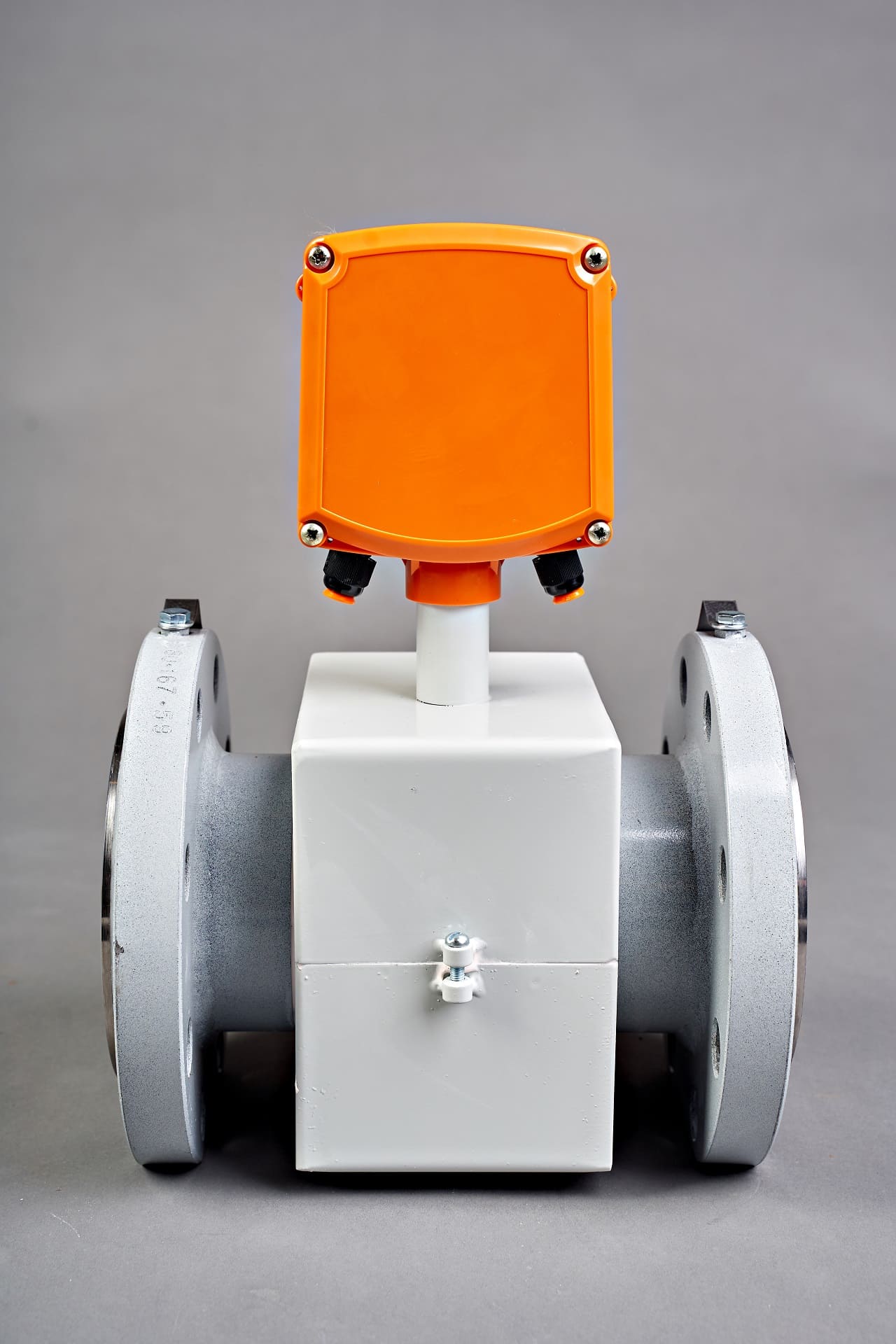

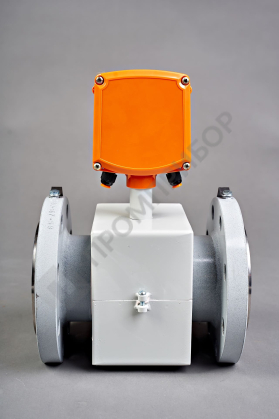

Фланцевые преобразователи МастерФлоу

Выберите модификацию:

Диаметр, мм:

Класс:

Цена импульса, м3/имп:

Исполнение:

Опция 1:

Опция 2:

  • Описание
  • Характеристики
  • Документация

Преобразователи расхода электромагнитные МастерФлоу предназначены для преобразования расхода (объема) холодной или горячей воды, а также других жидкостей (по согласованию с предприятием-изготовителем) с удельной электропроводностью не менее 10-3 См/м в электрические сигналы: частотный, импульсный или токовый. Применяются для измерения расхода и учета потребления количества жидкости в наполненных напорных трубопроводах систем водо- и теплоснабжения, с содержанием воздуха или взвешенных частиц не более 1%.

Преобразователи могут использоваться в качестве первичного прибора в комплекте с тепловычислителем в составе теплосчетчика, с вторичным прибором в составе счетчика - расходомера, а также в автоматизированных системах сбора данных, контроля и регулирования технологических процессов.

МФ класса Э могут использоваться в составе расходомерного оборудования в качестве технологических или измерительных преобразователей.

Преобразователи модификации МФ преобразуют прошедший объем жидкости в пропорциональное ему количество импульсов на импульсном выходе с нормированной для группы типоразмеров ценой.

Преобразователи модификации МФ-Ч преобразуют расход жидкости в последовательность электрических импульсов с частотой, пропорциональной расходу, а также имеют импульсный выход с нормированной для группы типоразмеров ценой импульса.

Преобразователи модификации МФ-Т преобразуют расход жидкости в выходной сигнал постоянного тока, пропорциональный расходу, а также имеют импульсный выход с нормированной для группы типоразмеров ценой импульса.

Преобразователи модификации МФ могут быть выполнены в исполнении «Р», предназначенном для измерения как прямого, так и реверсивного потока.

Преобразователи могут выпускаться с блоком индикации (встроенным или выносным) для отображения измеренных параметров: объемного расхода (м3/ч); объема (м3); времени работы; кодов нештатных ситуаций.


Технические характеристики и маркировки электромагнитных преобразователей расхода «МастерФлоу» (МФ)

Стандартные цены импульса м3/имп
Ду, мм  10 15 20 25 32 40 50 65 80 100 150 200 300
Класс Б2 0,01 0,01 0,01 0,01 0,01 0,01 0,1 0,1 0,1 0,1 1 1 1
Класс Б 0,01/0,001 0,01/0,001 0,01/0,001 0,01/0,001 0,01/0,001 0,01/0,001 0,1/0,01 0,1/0,01 0,1/0,01 0,1/0,01 1/0,1 1/0,1 1/0,1
Класс В - по заказу* по заказу* по заказу* по заказу* по заказу* по заказу* по заказу* по заказу* по заказу* по заказу* по заказу* по заказу*
Класс Г - - по заказу* - по заказу* - - - - - - -
Класс Д - - по заказу* - по заказу* - - - - - - - -
Класс Е - - по заказу* - по заказу* - - - - - - - -
*бесплатно устанавливается любая доступная цена импульса (значения цен импульсов доступные к заказу указаны в РЭ на МФ)

Коммерческий диапазон расходов м3/ч
Ду, мм 10 15 20 25 32 40 50 65 80 100 150 200 300
Класс Б2 0,0113-1.7 0,033-5 0,067-10 0,12-18 0,2-30 0,3-45 0,5-75 0,8-120 1,2-180 2-300 3,8-570 6,7-1000 12.1-1800
Класс Б 0,0113-1.7 0,033-5 0,067-10 0,12-18 0,2-30 0,3-45 0,5-75 0,8-120 1,2-180 2-300 3,8-570 6,7-1000 12.1-1800
Класс В - 0,026-6,5 0,05-12,5 0,08-20 0,152-38 0,22-55 0,32-80 0,52-130 0,8-200 1,44-360 2,48-620 4,4-1100 8.0-2000
Класс Г - - 0,02-10 - 0,06-30 - - - - - - - -
Класс Д - - 0,01-10 - 0,03-30 - - - - - - - -
Класс Е - - 0,005-10 - 0,015-30 - - - - - - - -

Габаритные и присоединительные размеры преобразователей расхода МастерФлоу

Ду
Фланцевые Сэндвич Резьбовые (пластик) Резьбовые (металл)
L, мм Масса max, кг L, мм Масса, кг L/резьба, мм Масса, кг L/резьба, мм Масса, кг
10 - - - - 140/G1/2 0.5 - -
15 135 2,5 (2.8) 93 0.9 (1.2) - - - -
20 155 3,5 (3.8) 94 1,3 (1.6) 140/G3/4 0,75 175/G3/4 1.7 (2.0)
25 155 3,9 (4,2) 95 1,6 (1.9) - - 195/G1 2.2 (2.5)
32 160 5,9 (6.2) 105 1,9 (2.1) 175/G1'1/4 1,4 235/G1'1/4 2.9 (3.2)
40 200 7,4 (7.7) 118 2,7 (3.0) - - - -
50 205 8,7 (9.0) 136 3,5 (3.8) - - - -
65 210 10,5 (10.8) 174 6.1 (6.4) - - - -
80 240 12,9 (13.2) 186 7.8 (8.1) - - - -
100 250 19,4 (19,7) 217 9.5 (9.8) - - - -
150 320 34,4 (34,7) - - - - - -
200 360 53,1 (53,4) - - - - - -
300 450 94,7 (95) - - - - - -
*в скобках указана масса для ударопрочных исполнений

Допуски по длинам приборов указаны в Руководстве по эксплуатации на МастерФлоу
